Metal Hortum Rehberi

Metal hortumlar; sistemlerdeki eksen kaçıklıklarını, boru ve tankların ısıl genleşme ve büzülmelerini karşılamak için kullanılan esnek, oluklu borulardır. Körükler ile hortumlar arasındaki temel şekil farkları; hortumlarda boy/nominal çap oranının 3’ün üzerinde olması ve dalga yüksekliği/hatve oranının düşük olmasıdır. KLINGER Turkey’in standart hortum malzemesi 316L, standart örgü malzemesi ise 304 paslanmaz çeliktir. KLINGER Turkey, DN4’ten DN150’ye kadar örgülü ve örgüsüz hortumlar üretmektedir. Hortumun sıkıştırılarak dar hatveli bir profil kazandırılması esnekliğini artırır. Hortumun boyuna kaynağının en az ana malzeme kadar dayanıklı olması büyük önem taşır. Bunu doğrulamak için genellikle patlama basıncı testleri yapılır.

Metal Hortumun Avantajları

Metal hortumun benzer ürünlere göre avantajları şunlardır:

• Yüksek fiziksel dayanım
• Yangına dayanıklılık
• İyi korozyon özellikleri
• Delinme ve hasara karşı dayanıklılık

Metal Hortum Hareket Türleri

• Statik Montajlar: Esnek hortumun, eksen kaçıklığı olan boru hatlarını birleştirmek için kullanıldığı ve sabit konumda kaldığı durumlar.
• Ara Sıra Esneme: Hortumun, örneğin elle taşıma sırasında olduğu gibi, zaman zaman esnediği durumlar.
• Sürekli Esneme: Hortumun genellikle hareketli makinelerde sürekli olarak esnediği durumlar.
• Titreşim: Yüksek frekanslı, düşük genlikli hareket.

Hortumların Üretimi

Metal hortumlar tek ve kesintisiz bir üretim hattında üretilir;

1. Bobinler açma ünitelerine yerleştirilir ve saclar açılır,
2. Saclar, nihai boru şeklini almak için birkaç kalıptan geçirilir,
3. Saclar boyuna kaynakla birleştirilir,
4. Dalgalar (oluklar) şekillendirilir,
5. Dalgalar yağ ve gresten arındırılır,
6. Nihai ürün teste hazır hale gelir.

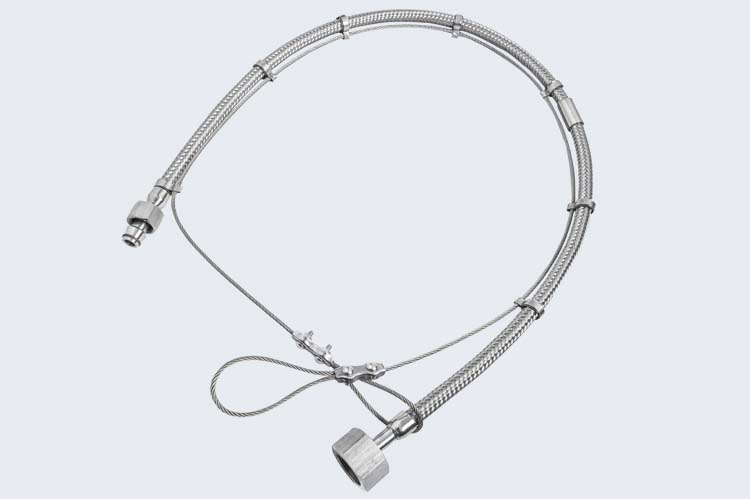

Örgülü Hortumlar

Örgüsüz oluklu bir metal hortum, belirli bir basıncın üzerine çıkıldığında uzamaya çalışır. Bunun nedeni hortumdaki basınç itkisidir. Bunu önlemek için hortuma, tasarım koşullarına göre tek ya da çift katlı olabilen harici bir tel örgü takılır. Örgüler hortumun esnekliğini azaltırken basınç dayanımını önemli ölçüde artırır. Örgüler aynı zamanda hortuma dış etkenlere karşı koruma sağlar.

Örgü tasarımı şunlara bağlıdır:

1. Tel sayısı
2. Tel çapı
3. Telin mekanik dayanımı
4. Teller arasındaki açı

Sızdırmazlık Testi

Intermetalflex, tüm hortumları üretimden sonra ve bağlantı parçaları takıldıktan sonra test eder. Test, hortumlar azotla doldurularak su altında yapılır ve kabarcık oluşup oluşmadığı gözlemlenir. Ayrıca hortum içindeki basınç, basınç düşüşüne karşı dijital olarak izlenir.

Örgülü Hortum – Patlama Basıncı Testi

Örgülü hortumlar rastgele seçilir ve patlayana kadar basınç uygulanır. Bu test; örgü, hortum ve kaynak kalitesini doğrular. Emniyet katsayısı, hizmet verilen sektöre göre 3 veya 4’tür.

Örgülü ve Örgüsüz Hortum – Çevrim Ömrü Testi

Intermetalflex hortumları, standartların veya müşterilerin gerektirdiği şekilde çevrim ömrü testlerine tabi tutulur. Hortumlarımız, EN10380 standardının sıkı çevrim ömrü ve bükülme yarıçapı gerekliliklerini karşılar.

Çerçeveli Isı Eşanjörü Hortumları

Çerçeveli ısı eşanjörü hortumlarının üretim süreci;

1. Bobin halindeki paslanmaz çelik teller açılır ve istenen uzunluklarda otomatik olarak kesilir,
2. Kesilen teller, istenen düzende otomatik kaynak tezgâhına yerleştirilir,
3. Çerçeveler bükülür ve nihai şeklini almak için punta kaynağı yapılır,
4. Hortumlar tamamlanan çerçevenin etrafına sarılır,
5. Hortumlar kazanlara yerleştirilir.

Isı Eşanjörlerinde Metal Hortum Kullanmanın Avantajları

Isı eşanjörlerinde metal hortum kullanmanın birçok avantajı vardır;

• Rijit boruya kıyasla yüksek yüzey alanı,
• İnce cidar (daha az iletim kaybı),
• Hortum içindeki türbülanslı akış ısı transferini artırır,
• Rijit boruya kıyasla daha düşük ağırlık.

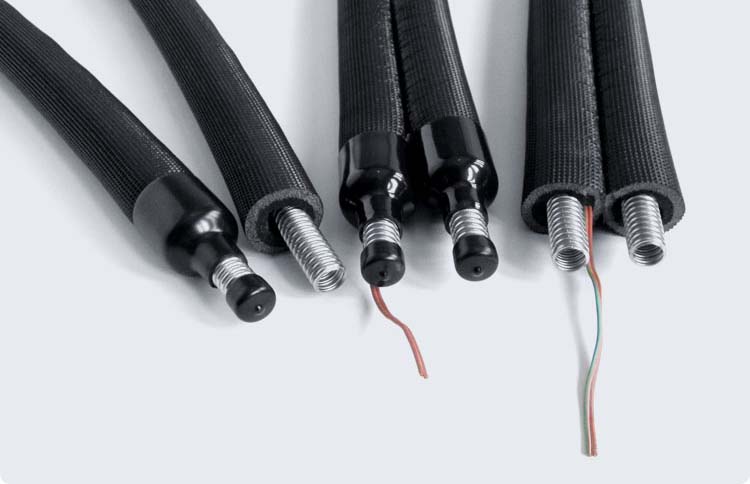

İzolasyonlu Hortumlar

Metal hortumların çok katmanlı izolasyonu şunlardan oluşur:

• Yüksek sıcaklığa dayanıklı iç katman,
• Standart çapraz bağlı PE izolasyondan oluşan orta katman,
• Hava koşullarına ve UV ışınlarına dayanıklı koruyucu dış katman,
• Dayanım: 150^oC sürekli sıcaklık ve 175^oC geçici sıcaklık,
• Özel pürüzlü yüzey, kuş veya farelerden kaynaklanan hasarlara karşı koruma sağlar.

KLINGER Turkey Tarafından Üretilen Metal Hortumlar

• Standart Esnek Metal Hortumlar
• Büyük Çaplı Esnek Metal Hortumlar
• Yüksek Basınçlı Esnek Metal Hortumlar
• Ultra Esnek Hortumlar
• Solar Hortumlar
• Boyler Hortumları
• HT Kompozit İzolasyonlu Hortumlar
• Serpantinler
• Bölgesel Isıtma Hortumları
• Fan Coil Hortumları
• Tavlanmış Metal Hortumlar
• Bakır Bağlantılı Esnek Metal Hortumlar
